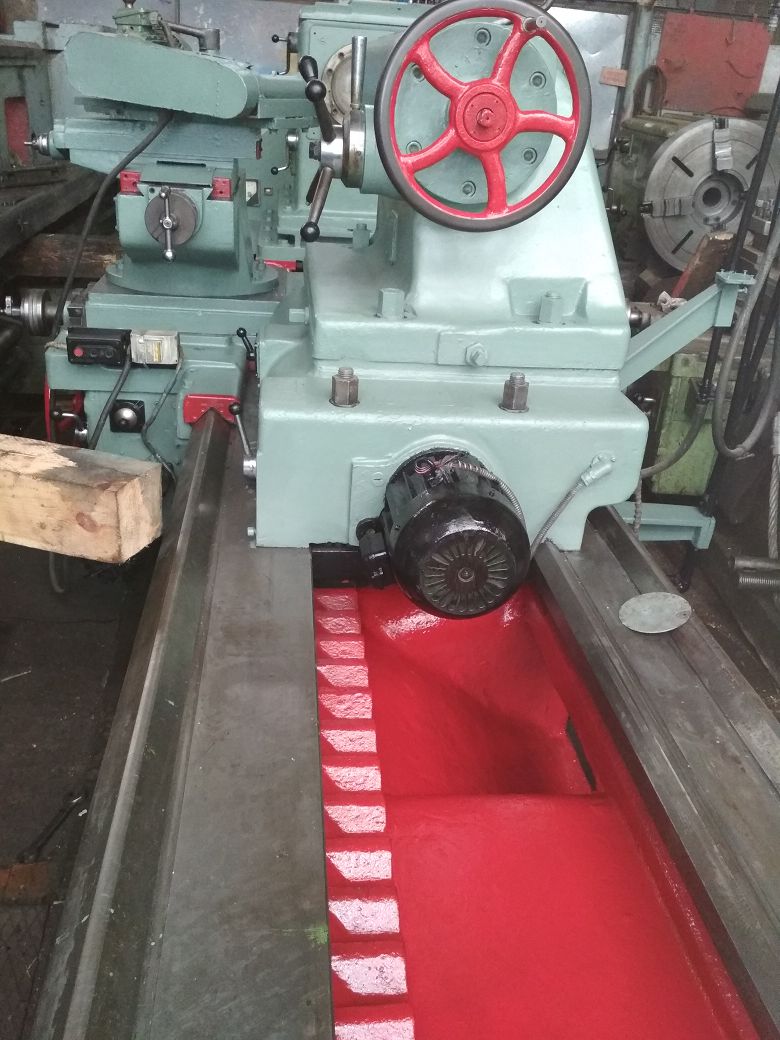

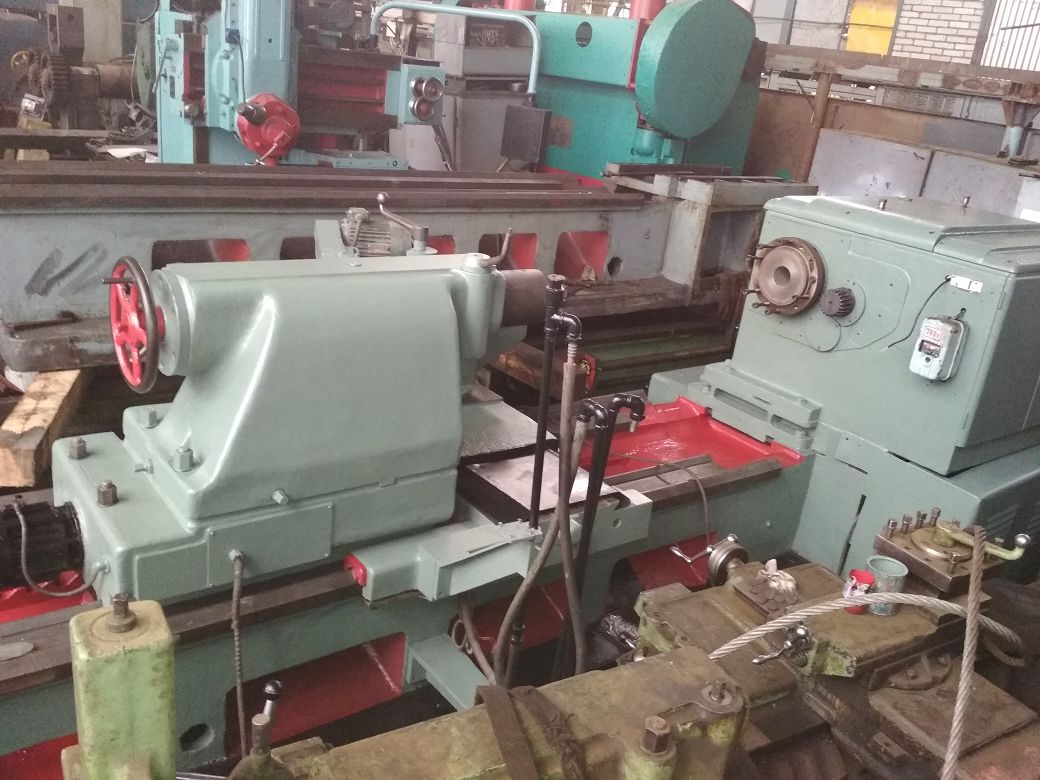

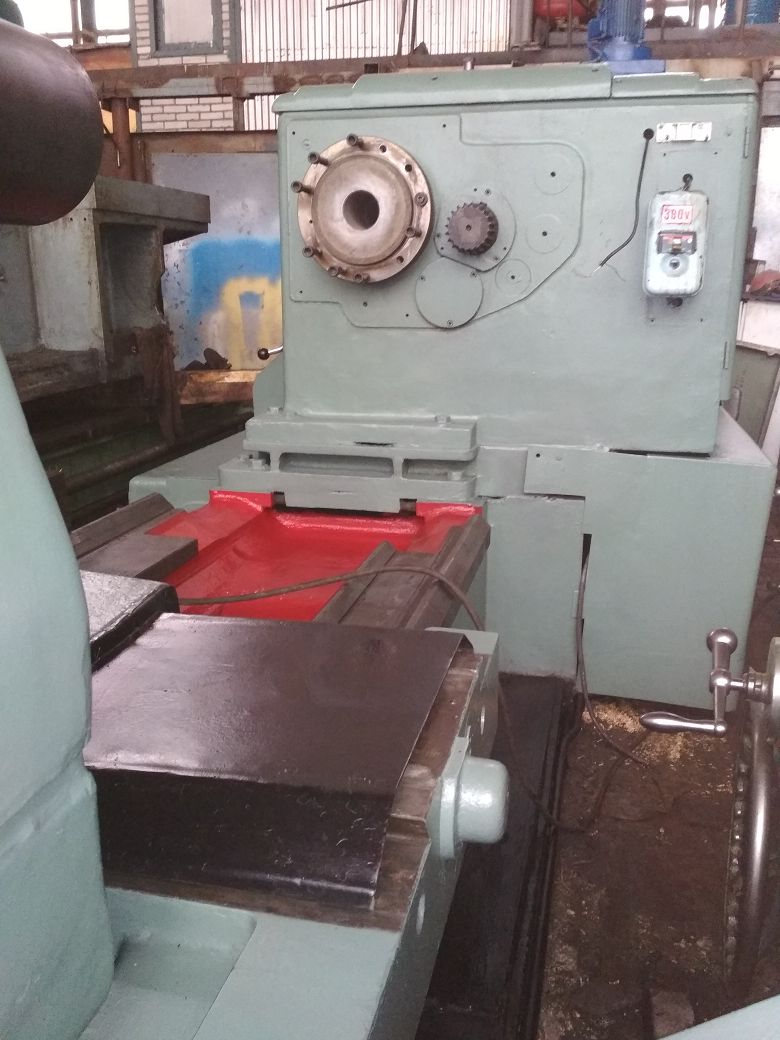

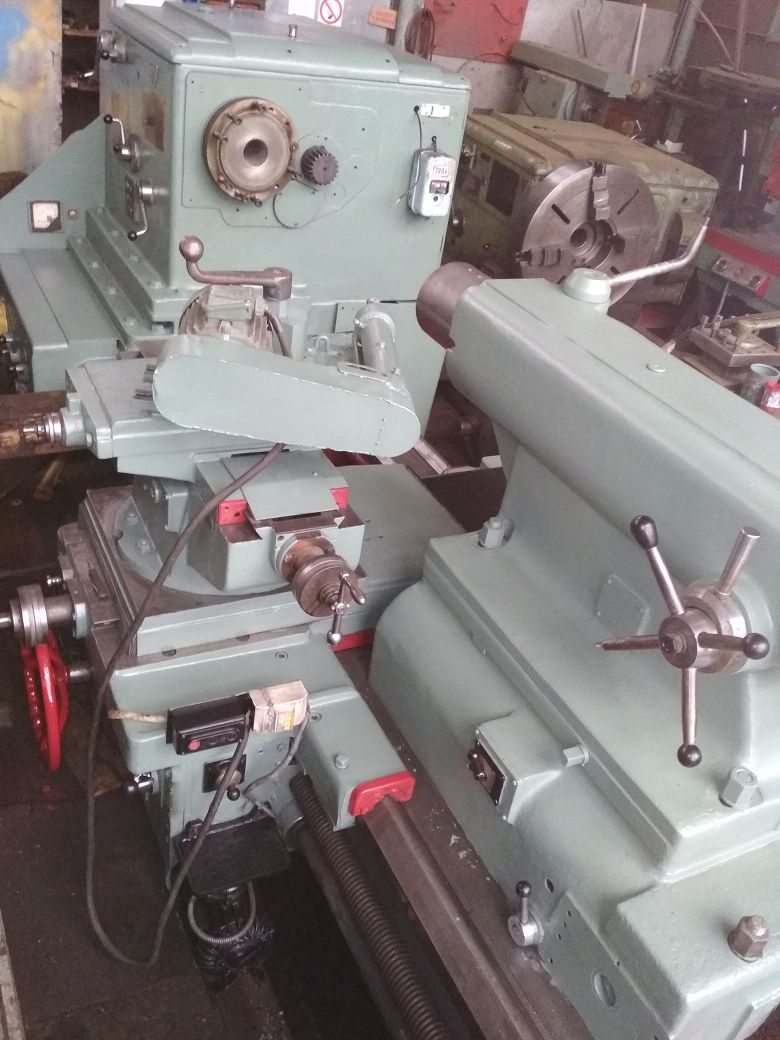

Станок тяжелый токарно-винторезный мод. РТ-216 с РМЦ-3000 ДИП-800
Стоимость: Уточняйте
Тяжелый токарно-винторезный станок мод. РТ-216 (ДИП-800) с РМЦ-3000 мм. (производство Рязанский станкостроительный завод) ограниченная серия. Предназначен для обработки разнообразных деталей и заготовок (тел вращения) длиной до 3000 мм., диаметром до 1600 мм., в условиях единичного и мелкосерийного производства. На станке можно производить наружное и внутреннее точение, включая точение конусов, растачивание, сверление, развертывание, нарезание наружной и внутренней резьб и т.д. Типы нарезаемых резьб: метрическая, модульная, дюймовая, питчевая. Высокая мощность главного привода станка, большая жесткость и прочность всех звеньев кинематической цепи, виброустойчивость, широкий диапазон скоростей и подач позволяют выполнять высокопроизводительное резание всеми видами инструмента. Двухпризменные направляющие станины в сочетании с высокой надежностью других узлов обеспечивают длительный срок эксплуатации станка с сохранением первоначальной точности. Суппорт станка имеет механическое перемещение, позволяющее производить точение конусов . Суппорт имеет возможность ускоренных перемещений в продольном и поперечном направлениях, которые осуществляется от отдельного электродвигателя. Изменение чисел оборотов шпинделя и скорости подачи суппорта осуществляются переключением зубчатых колес коробки скоростей и коробки подач при помощи рукояток. Усиленная задняя бабка перемещается с помощью электродвигателя . Выдвижение пиноли выполняется вручную. Для обработки заготовок и деталей большой длины в комплекте могут поставляться неподвижный и подвижный люнеты. В комплекте с данным станком поставляется шлифовальная головка, устанавливаемая взамен резцедержателя.
| Технические характеристики | РТ-216 (ДИП-800) |
|---|---|
| Наибольший диаметр обрабатываемого изделия, мм: | |
| над станиной | 1600 |
| над суппортом | 1220 |
| Наибольшая длина обрабатываемого изделия, мм | 3000 |
| Токарный шпиндель: | |
| Диаметр цилиндрического отверстия в шпинделе (не менее), мм | 85 |
| Конец шпинделя по ГОСТ 12595-72 | 1-15М |
| Высота резца, устанавливаемого в резцедержателе, мм | 70 |
| Количество скоростей шпинделя | 24 |
| Частота вращения шпинделя, об/мин | 5-500 |
| Количество подач | 32 |
| Подача, мм/об: | |
| Количество | 24 |
| В продольном направлении, мм/об | 0,20…3,05 |
| В поперечном направлении, мм/об | 0,006 - 0,2 |
| Нарезание резьбы | |
| Метрическая резьба, мм | 0,25 - 8 |
| Задняя бабка: | |
| Диаметр пиноли, мм | 40 |
| Ход пиноли, мм | 85 |
| Внутренний конус DIN 228 | Морзе 3 |
| Наибольшее усилие резания, допускаемое механизмом подач, кГс: | |
| продольное | 1200 |
| поперечное | 780 |
| Шаг нарезаемой резьбы: | |
| метрической, мм | 1...120 |
| модульной, модуль | 0,5…30 |
| дюймовой, ниток на дюйм | 28…1/4 |
| Наибольшая масса обрабатываемого изделия, кг | 12000 |
| Габариты станка, мм: | |
| длина | 6300 |
| ширина | 2350 |
| высота | 2076 |
| Вес станка, кг | 17900 |
