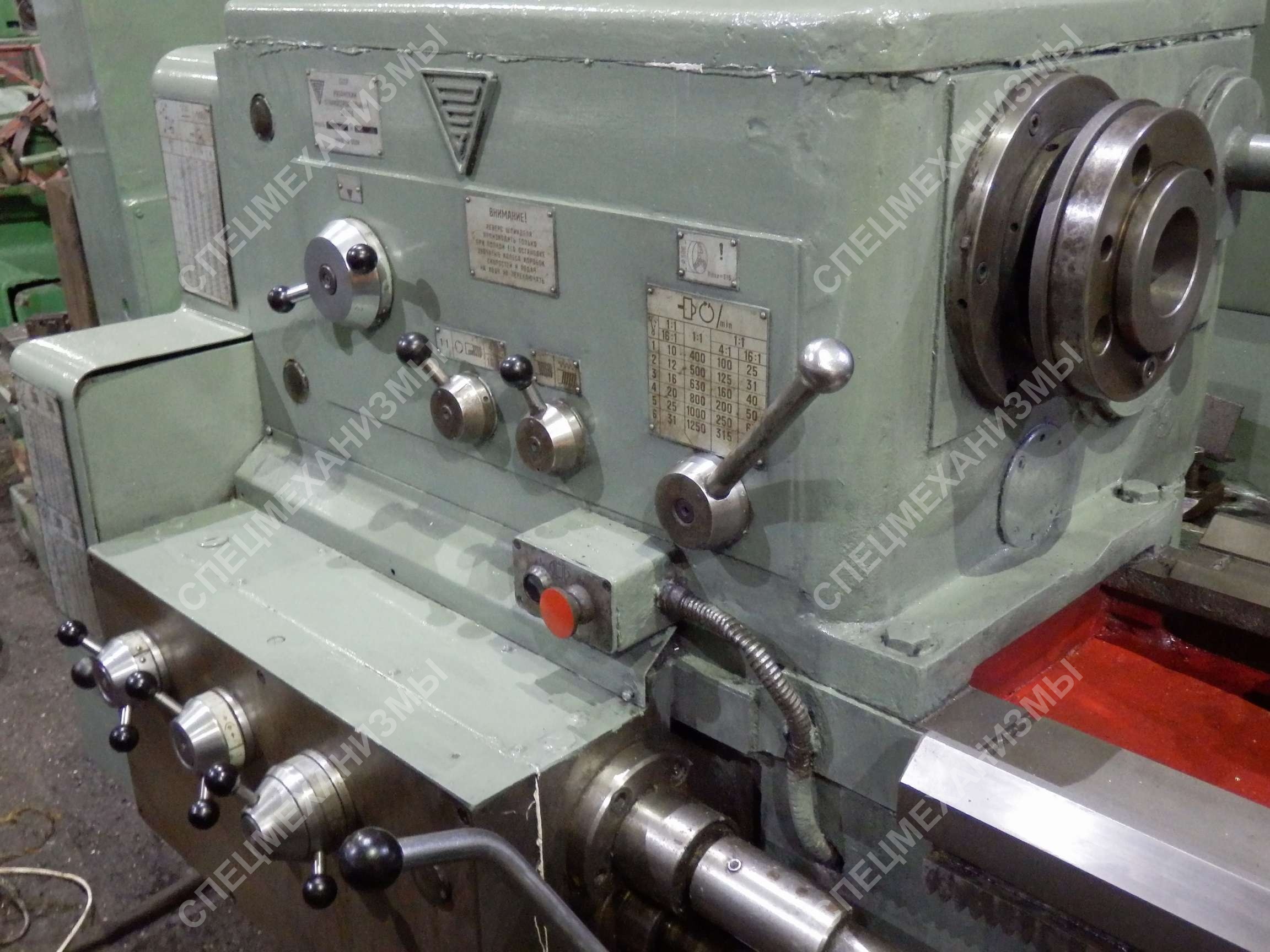

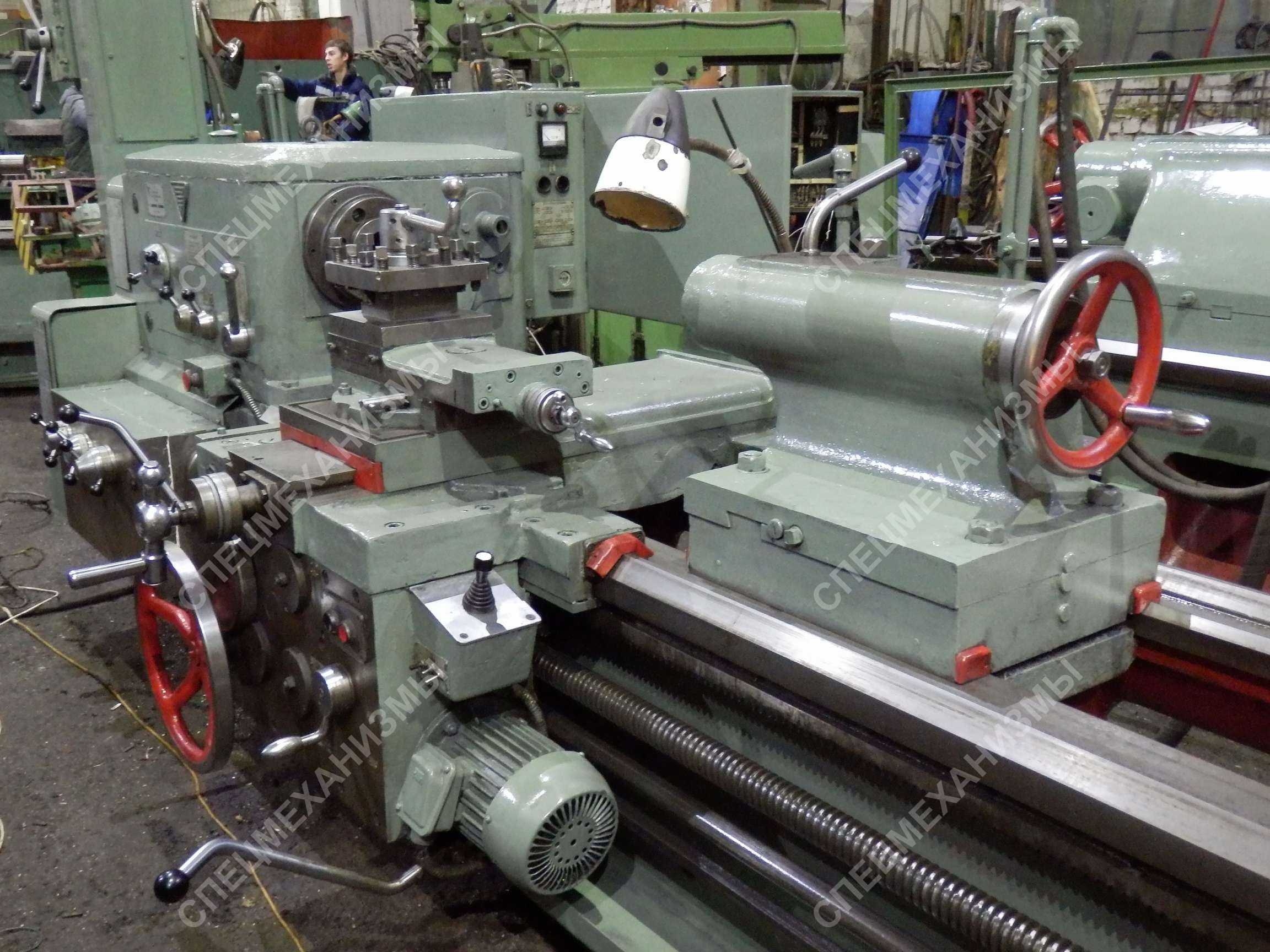

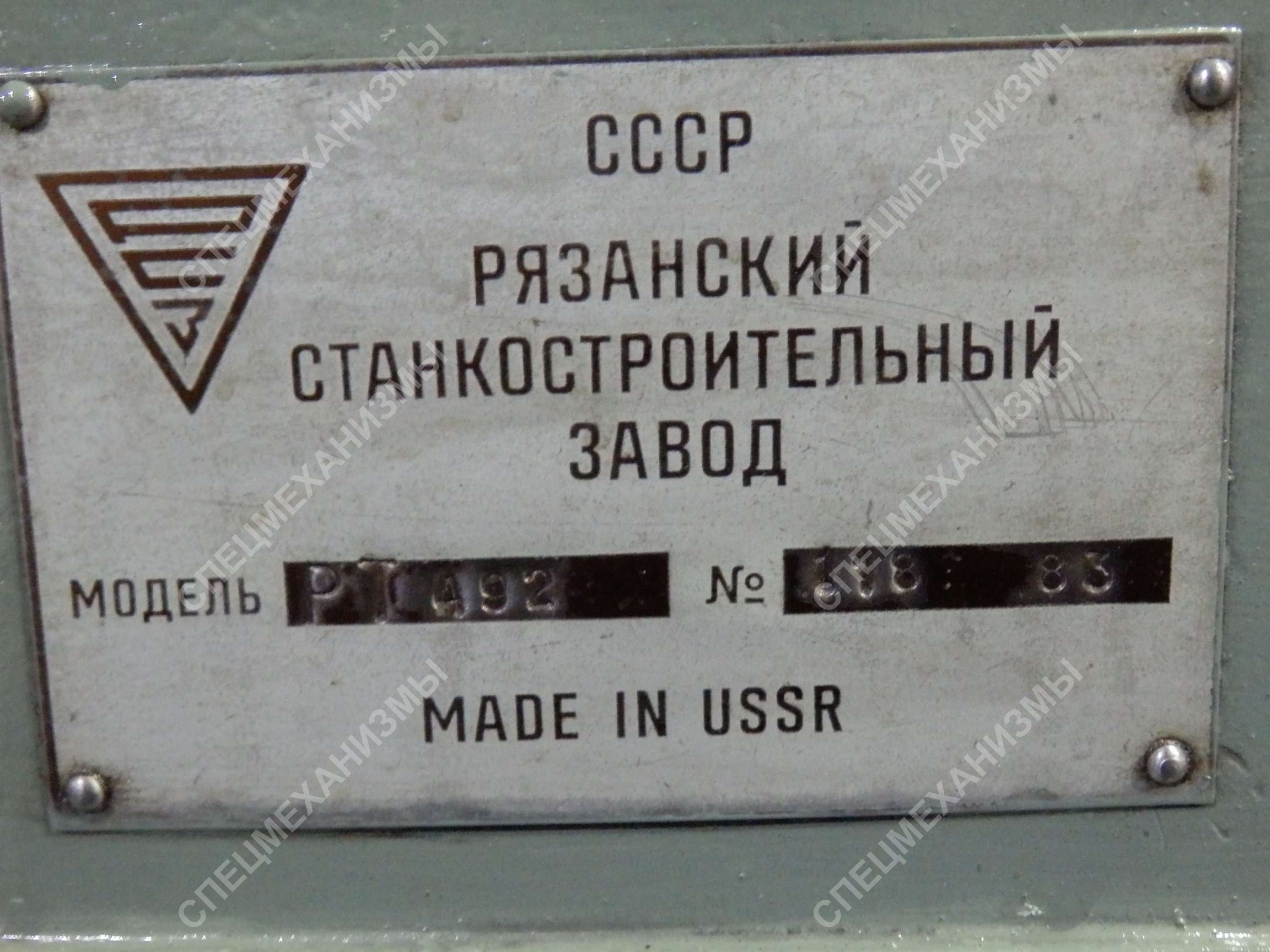

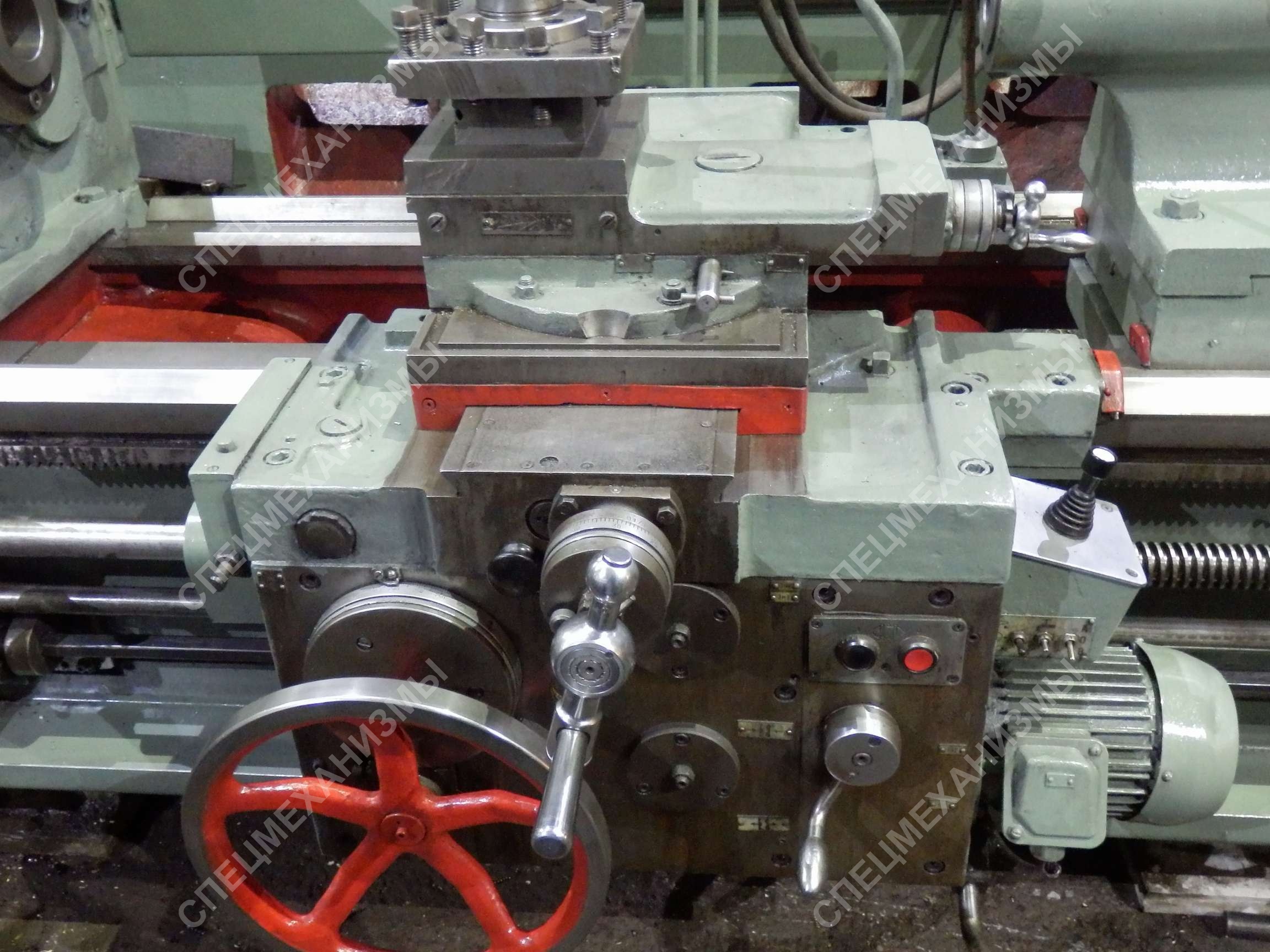

Станок токарно-винторезный мод. РТ-492 РМЦ-2800
Стоимость: Уточняйте
Специальный токарно-винторезный станок модели РТ492 является скоростным универсальным станком, предназначенным для выполнения разнообразных токарных и винторезных работ почерным и цветным металлам, включая точение конусов инарезание метрической, модульной, дюймовой и питчевой резьб. Жесткая конструкция станка,высокий предел чисел оборотов шпинделя (1250 об/мин) и сравнительно большая мощность привода (13 квт) дают возможность использовать его как скоростоной станок с применением резцов из быстрорежущей стали и твердых сплавов.
Особенности конструкции:- Жесткость, виброустойчивость и температурная стабильность конструкции позволяют получать необходимую точность обработки;

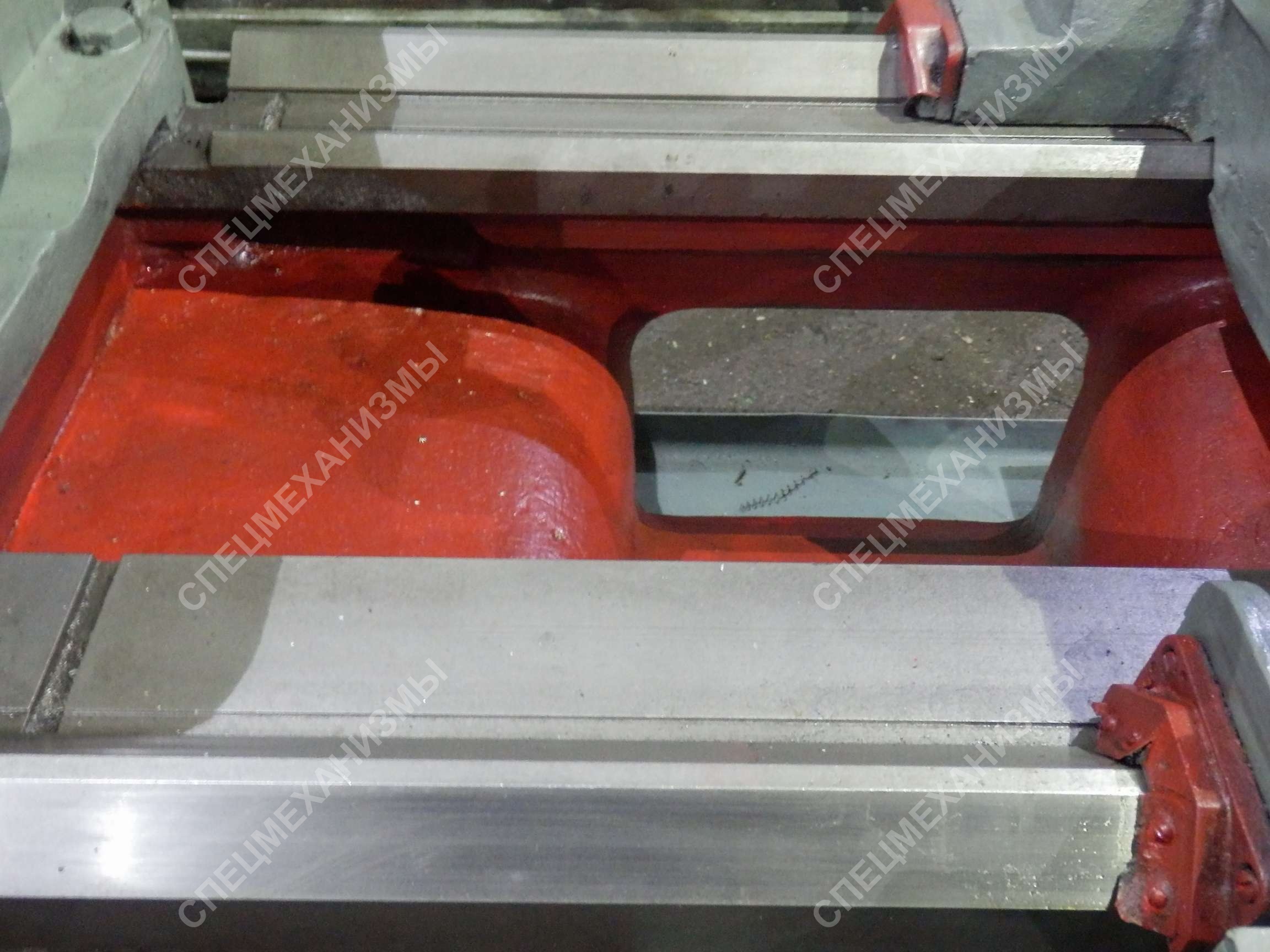

- 2-х призменные направляющие станины в сочетании с высокой надежностью других узлов обеспечивают длительный срок эксплуатации станка с сохранением первоначальной точности;
- точение длинных конусов производится одновременным выполнением продольной подачи суппорта и подачи резцовых салазок при соответствующем их повороте;
- коробка подач обладает высокой жесткостью кинематической цепи, имеет две электромагнитные муфты дистанционного переключения подач без остановки станка;
- все силовые зубчатые колеса кинематической цепи изготовлены из легированной стали, закалены и отшлифованы;
- ограждения зоны резания и патрона, электрические и механические блокировки гарантируют безопасную работу на станке.
| Технические характеристики станка: | РТ492 |
|---|---|
| Наибольший диаметр обрабатываемой заготовки, мм: | |
| устанавливаемой над станиной | 700 |
| обрабатываемой над станиной | 630 |
| обрабатываемой над суппортом | 350 |
| Наибольшая длина обрабатываемой заготовки, мм | 2800 |
| Размер конца шпинделя передней бабки по DIN | 8М |
| Количество ступеней частот вращения шпинделя | 22 |
| Диаметр цилиндрического отверстия в шпинделе, мм | 70 |
| Пределы частоты вращения шпинделя, об/мин | 10…1250 |
| Пределы рабочих подач суппорта, мм/об: | |
| продольных | 0,033-5,6 |
| поперечных | 0,013-2,064 |
| резцовых салазок | 0,010-1,76 |
| Пределы шагов нарезаемых резьб: | |
| метрических, мм | 1-224 |
| дюймовых, число ниток на 1" | 28-0,25 |
| модульных, модуль | 0,25-56 |
| питчевых, питч | 112-0,5 |
| Ускоренное перемещение суппорта, мм/мин: | |
| продольное | 4,5 |
| поперечное | 1,6 |
| Наибольший вес устанавливаемой заготовки, кг | 2000 |
| Мощность привода главного движения, кВт | 13 |
| Габаритные размеры станка 1М63, мм: | |
| длина | 4950 |
| ширина | 1780 |
| высота | 1550 |
| Масса токарно-винторезного станка 1М63, кг | 5600 |
